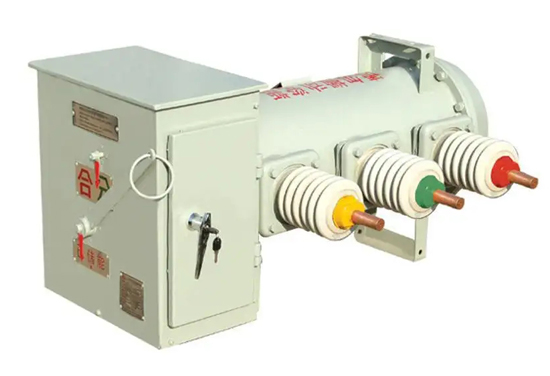

概述:

LW3-12ⅠⅡⅢ型戶外高壓六氟硫斷路器(以下簡稱“ⅠⅡⅢ型斷路器”)是以六氟化硫氣體作為滅弧和絕緣介質的新型戶外高壓電器。其滅弧室采用自能旋弧滅弧原理，操動機構分(Ⅰ型)手動儲能彈簧操動機構。 (Ⅱ型)電動機儲能彈簧操動機構，(Ⅲ型)直流電磁操動機構叁種，各種操動機構均與斷路器本體完善地組合成一個整體。

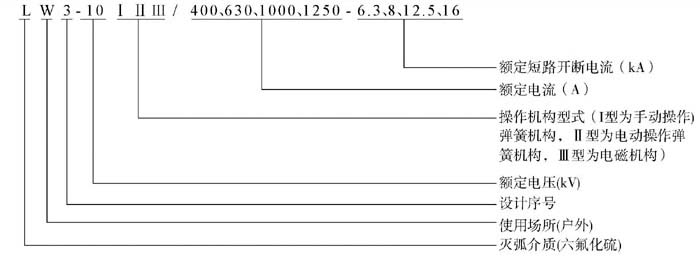

型號及含義:

環境條件

環境溫度：上限+40度，下限-40度；

海拔高度不超過1000m；

風壓不超過700Pa(風速不大于35m/s)；

地震烈度不超過8度；

沒有火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈振動的場所。

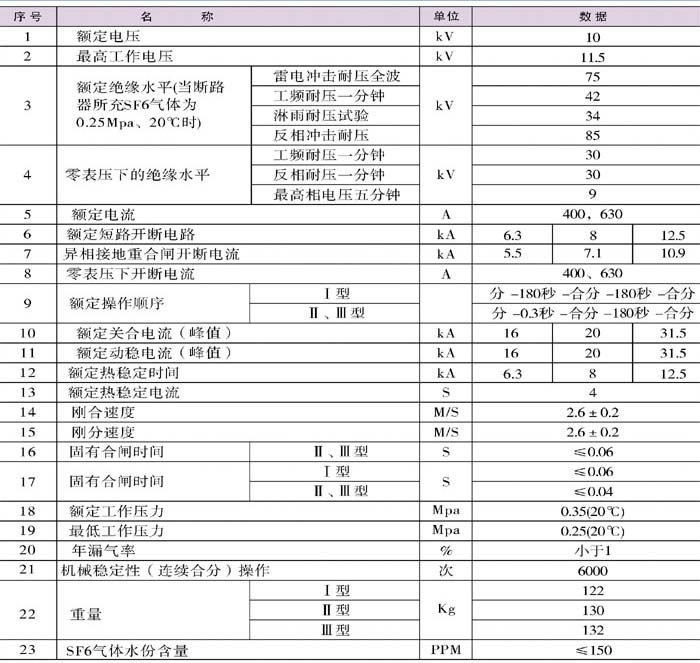

主要技術參數

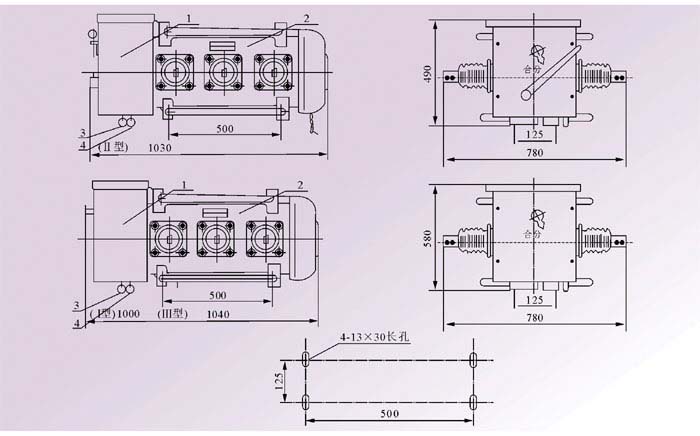

外形及安裝

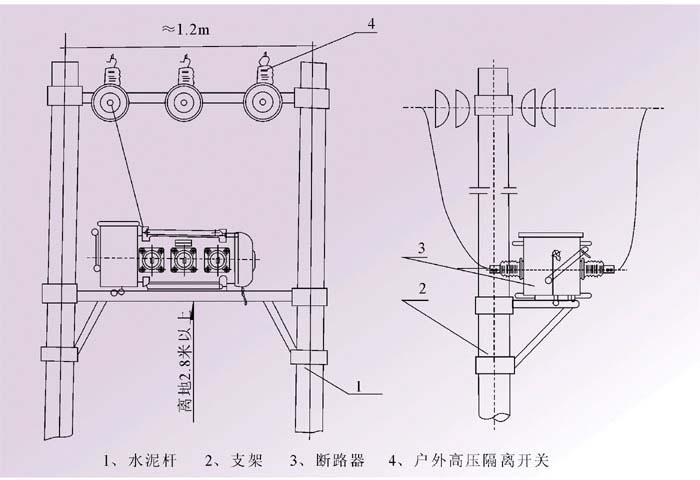

戶外安裝方式示意圖

常用產品型號：

LW3-12/400-6.3、LW3-12/400-8、LW3-12/400-12.5、LW3-12/400-16、LW3-12/400-20

LW3-12/630-6.3、LW3-12/630-8、LW3-12/630-12.5、LW3-12/630-16、LW3-12/630-20
